地源热泵中央空调系统有地下热交换器、主机房及空调末端三大部分组成，主机与末端的施工与常规中央空调相似，地下热交换器部分与常规空调截然不同，地下换热器相当于常规中央空调的冷却塔和锅炉，它是中央空调的冷热源系统，这个系统的地源热泵的地下换热器施工技术极为重要，它分以下几个施工工艺：

1.施工前准备

1)系统施工前应具备区域的工程勘察资料、设计文件和施工图纸，并有经审批的施工组织设计。

2)对埋管场地应进行地面清理，铲除杂草、杂物，平整场地。

3)进入现场的地埋管及管件应逐件检查，破损和不合格产品严禁使用，宜采用制造不久的管材、管件；地埋管运抵现场后应用空气试压进行检漏试验。存放中，不得在阳光下曝晒。搬运和运输中，应小心轻放，不得划伤管件，不得抛摔和沿地拖曳。

2.地埋管的连接要求：换热器的制作，根据图纸要求，对换热器的长度、间距、孔径、热熔焊接及对不同气候条件下热熔、冷却时间都有不同的要求，施工人员必须熟悉产品性能和掌握气候条件等技术要求方能施工。

1)应采用热熔或电熔连接。

2)竖直地埋管换热器的U形弯管接头，应选完整的U形弯头成品件，不应采用直管煨制弯头。

3)竖直地埋管换热器的U形管的组对应满足设计要求，组对好的U型管的开口端部应及时完封。

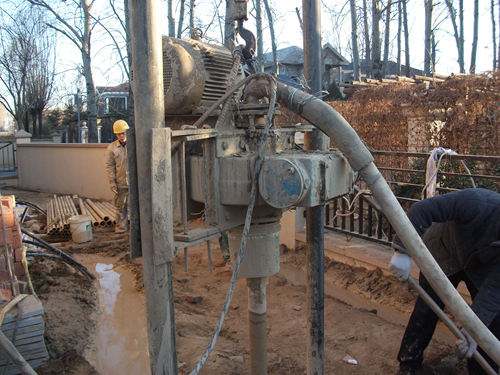

3.钻孔

钻孔是竖埋管换热器施工最重要的工序。为保证钻孔施工完成后孔壁保持完整，如果施工区地层土质比较好，可以采用裸孔钻进；如果是砂层，孔壁容易坍塌，则必须下套管，孔径的大小略大于U型管与灌浆管组件的尺寸为宜，一般要求钻机的钻头直径根据需要在100毫米～150毫米之间，钻进深度可达到150米～200米，钻孔总长度由建筑的供热面积大小、负荷的性质以及地层及回填材料的导热性能决定，对于大中型的工程应通过仔细的设计计算确定，地层的导热性能最好通过当地的实测得到。钻孔施工时，要注意不得损坏原有地下管线和地下构筑物。凿井根据图纸要求组织成井的深度、孔径及孔位的定位工作。?定位根据现场实际对照图纸要求进行实地定位，如果现场定位与图纸要求有误以现场实际定位，满足图纸设计要求，并与设计部门和业主暖通技术人员沟通一致方可施工。

凿井钻孔深度必须大于垂直埋管的实际深度约1-1.5米，孔径应根据垂直管的直径大小确定孔径，一般在110~150mm之间。

凿井成孔必须具有实际施工经验的队伍施工，方能满足地埋管换热器的技术要求。

4.下管、回填

下管是工程的关键之一，因为下管的深度决定采取热量总量的多少，所以必须保证下管的深度。下管方法有人工下管和机械下管两种，下管前应将U型管与灌浆管捆绑在一起，在钻孔完毕后立即进行下管施工。下管及回填是地下换热器能否正常热交换、能否达到设计的取热及排热量要求的关键，下管时首先是对已制作好的换热器进行试压、稳压试验并做好成品保护，换热器内注满自来水封口成自然状态机械下管，下管时严禁强行下管，严禁上下抽动，严禁无保护下管，严禁与孔壁锐口摩擦，下管后重新试压、保压达到规范标准，方可进行下道工序的施工。钻孔完毕后孔内有大量积水，由于水的浮力影响，会对放管造成一定的困难，而且由于水中含有大量泥沙，泥沙沉积会减少孔内的有效深度。为此，每钻完一孔，应及时把U型管放入，并采取防止上浮的固定措施。在安装过程中，应注意保持套管的内外管同轴度和U型管进出水管的距离。对于U型管换热器，可采用专用的弹簧把U型管的两个支管撑开，以减小两支管间的热量回流。下管完毕后，要保证U型管露出地面，在埋管区域做出标志并定位，以便于后续施工。下管及回填是地下换热器能否正常热交换、能否达到设计的取热及排热量要求的关键，下管时首先是对已制作好的换热器进行试压、稳压试验并做好成品保护，换热器内注满自来水封口成自然状态机械下管，下管时严禁强行下管，严禁上下抽动，严禁无保护下管，严禁与孔壁锐口摩擦，下管后重新试压、保压达到规范标准，方可进行下道工序的施工。

回填是地下换热器的核心，是地下换热器能否达到设计的取热及排热量要求的关键，回填料根据不同地质和地下不同岩体，有专业地源热泵施工单位进行现场配置的复合回填料，它是由地源热泵的专用回填材料复合而成，它的要求是对不同地质具有不同的回填方式。对此类工程必须具有相当实践经验的施工队伍方可完成，例如地下换热器埋设在非常密实或坚硬的岩土或岩石内，回填料宜用水泥浆基料灌浆，如在粘土与含水沙层内埋管则回填料必须是一定比例的膨润土和一定比例的水泥，一定比例的细沙和一定比例的原浆回填，并进行多次的补浆方能满足回填要求，此类材料具有丰富经验施工技术人员才能完成，回填料必须对地下埋入管材与岩土接触紧密，应无空腔、无分层、无空气层，并做到一次性注浆回填到位，使回填料与岩土体紧密接触，达到最佳的传热效果。?

总之回填要求是密实、保湿、无空气与原岩土体相吻合，能使埋入PE管与岩土体融为一体，使单孔的换热器与大地形成一个巨大的热交换体。

5.灌浆封井

回填结束后必须由专业人员负责对每个井孔进行封孔，使有效的埋入管起到100%的效果。灌浆封井也称为回填工序。在回填之前应对埋管进行试压，确认无泄漏现象后方可进行回填。正确的回填要达到两个目的：一是要强化埋管与钻孔壁之间的传热，二是要实现密封的作用，避免地下含水层受到地表水等可能的污染。为了使热交换器具有更好的传热性能，一般选用特殊材料制成的专用灌注材料进行回填，钻孔过程中产生的泥浆沉淀物也是一种可选择的回填材料。回填物中不得有大粒径的颗粒，回填时必须根据灌浆速度的快慢将灌浆管逐步抽出，使混合浆自上而下回灌封井确保回灌密实，无空腔，减少传热热阻。当上返泥浆密度与灌注材料密度相等时，回填过程结束。系统安装完毕后，应进行清洗、排污，按要求对管道进行冲洗和试压，确认管内无杂质后，方可灌水。

地源热泵的钻孔施工非一般的钻井凿孔，它是集暖通、水文、地质及地源专业技术为一体的高科技施工技术，如果没有专业技术和丰富的实践经验是不能做好地源热泵空调系统的。单独的打井技术只能成孔，但不能表明地下的埋管能热交换，因此，地源热泵的凿井成孔必须具备暖通专业知识技术的施工队伍，是以暖通为主的安装队伍。

6.安装水平地埋管换热器

铺设前沟槽底部应先铺设相当于管径厚度的细沙，安装时管道不应折断、扭结，沙中不得有石块，转弯处应光滑，并有固定措施。在室外环境温度低于0℃时不应进行地埋管换热器的施工。

施工企业的要求

A、机电设备施工资质贰级以上

B、施工企业暖通专业技术人员

C、施工企业的业绩：地源热泵在1万平米以上能正常运行的的实际工程

D、地源热泵施工企业有否权威部门技术奖励或证书
