问：地源热泵循环形式：地源热泵的水是如何循环的？

答：地源热泵技术是一种新兴的再生能源利用技术，它是利用了地球表面浅层地热资源作为冷热源，进行能量转换的供暖空调系统。地源热泵系统按其循环形式可分为：闭式循环系统、开式循环系统和混合循环系统。地下换热器是影响系统投资和效率的关键。换热系统有开式循环系统、闭式循环系统和混合循环系统等几种形式。开式循环管道中的水来自于湖泊、河流或者竖井之中的水源。与闭式循环类似的是，与建筑交换热量之后，水流回到原来的地方或者排放在其它的合适地点。开式循环方式的优点在于设计简单，安装费用低，占用土地面积小，以及传热效率高等。但它仅仅适应于有充足的水源，而且在当地的法律条例允许使用这些水源的情况下。这种方式的其它不利方面还会在后面提到。

1、闭式循环系统，也叫地下水式地源热泵

多数地源热泵冷(热)源侧换热系统是采用封闭循环。封闭循环系统是指冷(热)源侧的循环水在机组室外换热器与地源换热器间形成封闭循环。管道可以通过垂直井埋入地下150-200英尺深，或水平埋入地下4-6英尺处，也可以置池塘的底部。在冬天，管中的流体从地下抽取热量，带入建筑物中，而在夏天则是将建筑物内的热能通过管道送入地下储存;所用管道为高密度聚乙烯管或其他防腐管道作为输送和地源热交换器材料。地源热泵机组通过机组内闭式循环系统经过换热器与由水泵抽取的深层地下水进行冷热交换。地下水排回或通过加压式泵注入地下水层中。此系统适合建筑面积大，周围空地面积有限的大型单体建筑和小型建筑群落。

2、开式循环系统，也叫地表水式地源热泵

开式循环系统是其管道中的水来自湖泊、河流或者竖井之中的水源，在以与闭式循环相同的方式与建筑物交换热量之后，水流回到原来的地方或者排放到其它的合适地点。地源热泵机组通过布置在水底的闭合换热系统与江河、湖泊、海水等进行冷热交换。此种系统适合于中小制冷供暖面积，临近水边的建筑物。它利用池水或湖水下稳定的温度和显著的散热性，不需钻井挖沟。

3、循环系统选择，也叫垂直式地源热泵

闭式循环系统是一中比较稳定可靠的常规循环系统，对地下水、地下环境没有污染，一般设计应优先考虑该循环系统。对于地下设计热交换空间不够充分，或垂直埋管困难等地下特殊情况，可考虑设计混合循环系统。通过垂直钻孔将闭合换热系统埋置在岩土体与土壤进行冷热交换。此种系统适合于制冷供暖面积较大的建筑物，周围有一定的空地，如别墅和写字楼等。

4、混合循环系统，也叫水平式地源热泵

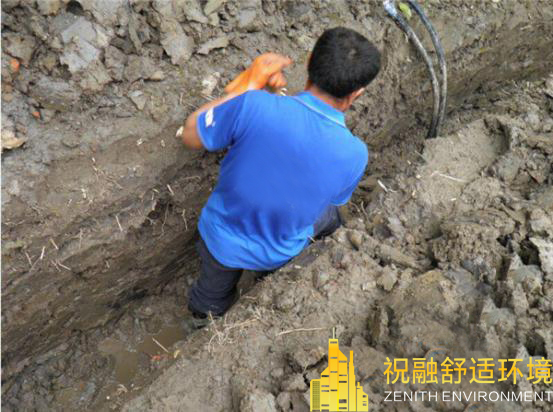

对于混合循环系统，地下换热器一般按热负荷来计算，夏天所需的额外的冷负荷由常规的冷却塔来提供。通过水平埋置于地表面以下的闭合换热系统，它与土壤进行冷热交换。此种系统适合于制冷供暖面积较小的建筑物，如别墅和小型单体楼。

地源热泵的四种类型各有其适合的施工方式和使用范围，这也使得地源热泵的可适应领域更广泛了。设计使用地源热泵的时候可以按照不同类型的适用范围来选择适合自己使用的热泵类型。
