六恒舒适环境辐射空调系统典型案例介绍

六恒系统——恒温、恒湿、恒氧、恒净、恒洁、恒智

科技飞速发展的今天人们对生活环境要求也越来越高,而室内居住环境更是大家关心的重中之重！

传统的家居环境大家习惯了冷了热了就开空调、室内气闷就开窗通风、梅雨季节买台除湿机除湿、家具及地面灰尘厚了就开动吸尘器打扫卫生………

而现在，有一种全新的高科技舒适环境系统，它可以替代空调、地暖但却更舒适，它可以替代新风机、除湿机、吸尘器全面掌控室内的新鲜空气含量、温度、湿度、空气洁净度等环境要素，同时完全安静没有噪音，跟除湿机、吸尘器、空调机那令人讨厌的噪音彻底说BYE-BYE；

这就是我今天要给大家介绍的高科技舒适环境系统——恒温、恒湿、恒氧、恒净、恒洁、恒智的六恒舒适环境辐射空调系统应用的一个典型案例：贝瑞佳月子会所六恒舒适环境辐射空调系统项目；这个项目位于浙江省杭州市余杭区未来科技城核心地段，整个项目建筑面积2000平方；一期1000方采用毛细管五恒舒适环境系统，二期1000方采用辐射板六恒舒适环境系统；系统总包集成商：祝融环境；

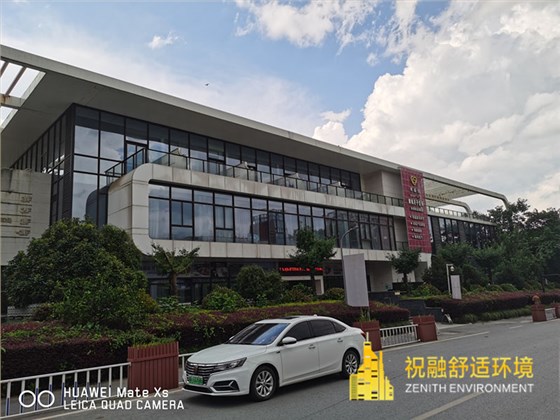

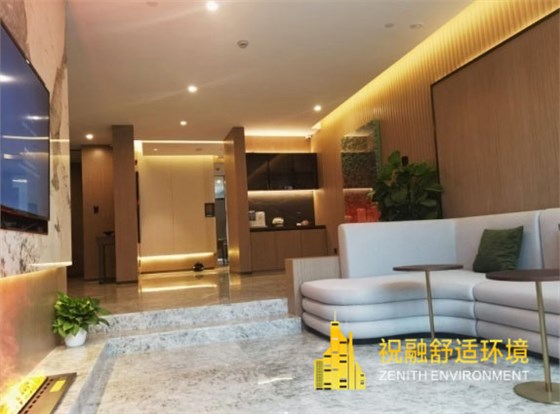

贝瑞佳月子会所项目

六恒舒适环境辐射空调系统的核心是通过安静的自然对流和冷、热辐射的方法制冷和采暖，同时借助于温湿度独立控制技术（辐射面处理显热、除湿机处理潜热）、混水中心调温、全置换式新风、空气质量自动监控的技术达到温度、湿度、室内新鲜空气含量、灰尘PM值、噪音的有效控制；再辅以先进的互联网控制技术方便系统的操作和使用；

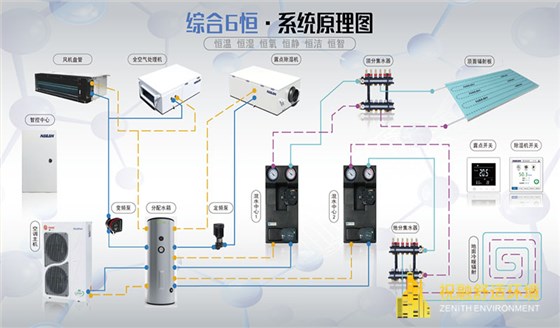

系统图

首先带大家先从室内了解这套系统，室内吊顶顶面平整流畅，没有传统空调系统的出回风口，取而代之的是布置了带整齐循环管路的顶面，这些管路里在夏季循环流动低温冷水、冬季循环流动中温热水为室内带来舒适的冷暖辐射和自然对流，达到调整室内温度的作用；

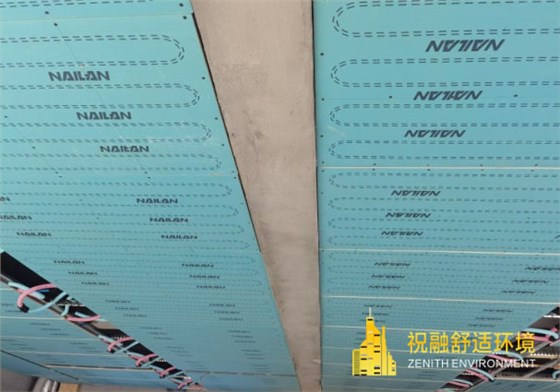

顶面辐射板施工中

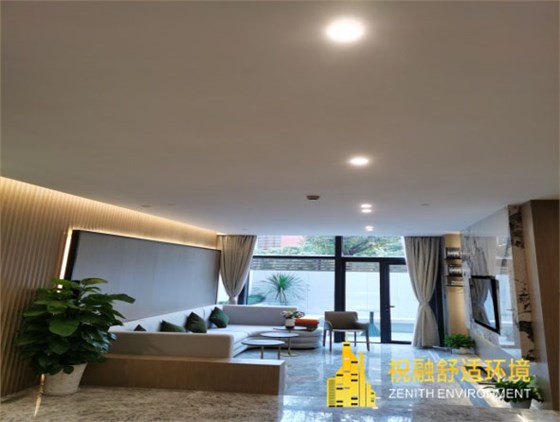

顶面装修完成

室内地面设置了全置换式新风的地送风口，采用地送顶回的方式为室内提供充足的新鲜空气；同时在地面形成湿度适宜的新风湖避免地面在夏季凝露；

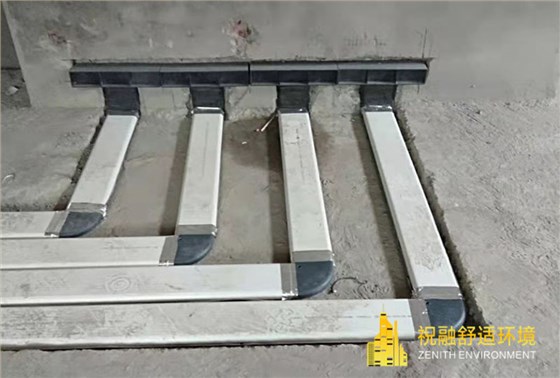

地送风管施工中

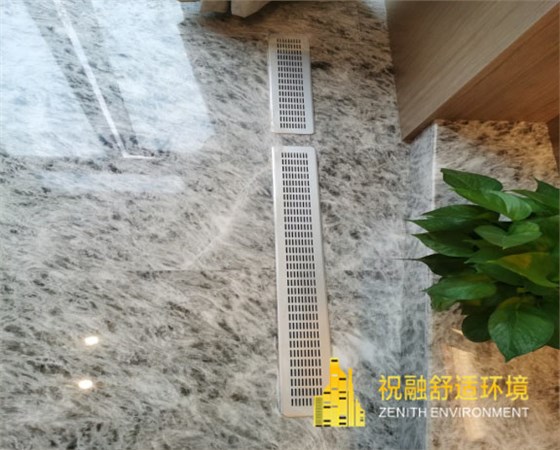

地面装修完成

地面铺装了保温层和地暖循环管路，在冬季时为室内提供舒适的地面地板采暖；

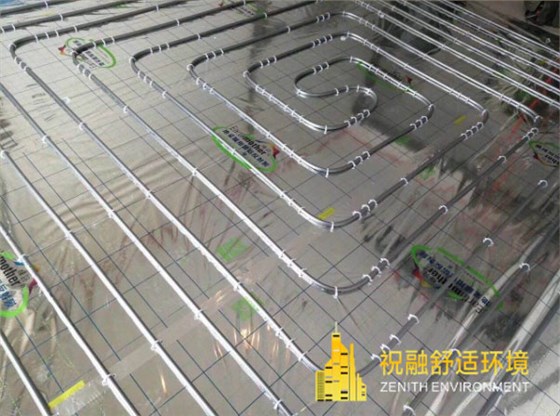

地暖铺设中

地面装修完成

六恒系统的室内部分除了上面讲到的部分外还有用于室内区域冷热量分配的集分水器和控制露点的露点控制器；露点控制器的作用是控制室内温度和监控露点，实现温湿度独立控制，避免系统制冷运行时产生凝露的风险；集分水器的作用是使主机输出的冷热量均匀分配到室内各个角落达到整体舒适的效果；本项目采用了德国AFRISO最新的尼龙集分水器和NAILAN的露点控制器；

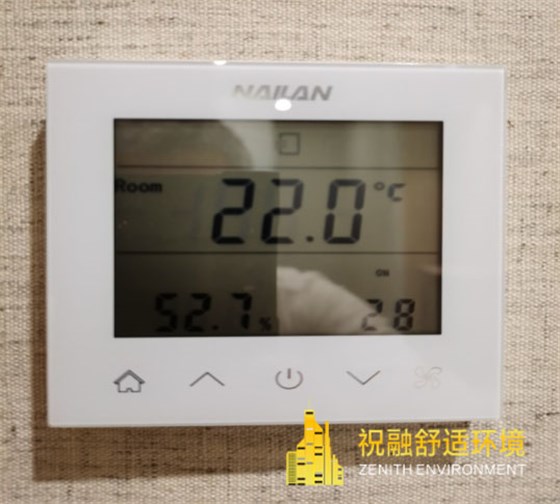

露点控制器

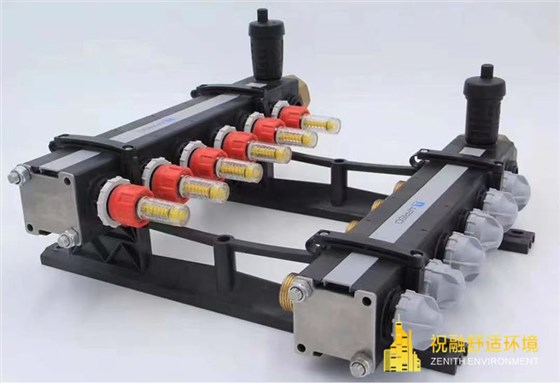

尼龙集分水器

介绍完室内的情况，我们来到整个系统的主要设备及控制系统所在的设备平台部分；这里是整个系统的控制、分配、能源的核心；首先是两台TRANE的风冷热泵主机、它们为整个六恒系统提供夏季的冷源和冬季的热源，采用变频压缩机根据室内负载的变化自动调节输出能量以达到节能的目的；三台NAILAN的双冷源除湿新风机，为室内提供新鲜空气的同时，对进入室内的新鲜空气进行除湿和过滤的处理；以达到整个项目室内恒温、恒湿、恒氧、恒洁、恒静的效果；新风除湿前夏季会经过冷盘管预冷处理，冬季会经过热盘管预热处理以使进入室内的空气达到最佳舒适度效果；

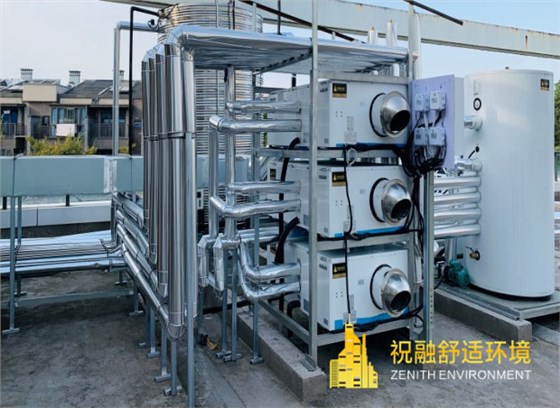

双冷源除湿机

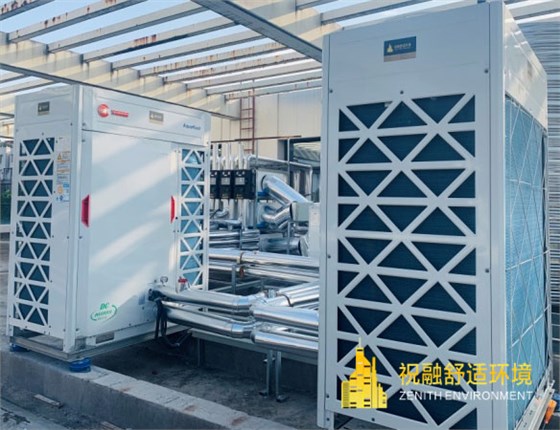

风冷热泵主机

六恒系统的辐射面采用的是中温水通过冷、热辐射和自然对流的方式为建筑提供制冷和采暖，这就要求系统有混水中心通过混水阀的调节来改变主机输出的水温；

本项目采用了德国AFRISO整体式混水中心（内置AFRISO比例式混水阀和WILO变频泵）及NAILAN的控制系统；

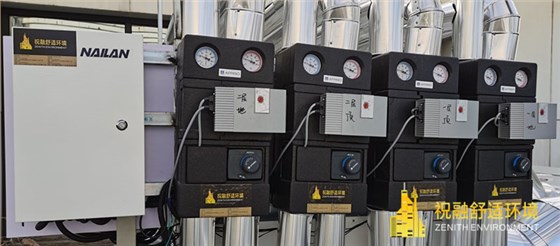

混水中心及主控制系统箱

一套好的六恒系统除了要做到高的舒适度之外还必须要考虑整体的节能性，本项目在节能方面采用了二次变频系统，由两台蓄能水箱将主机部分和室内部分进行了二次分隔，两侧的循环泵及主机的压缩机都采用了变频控制以达到最佳的节能效果；

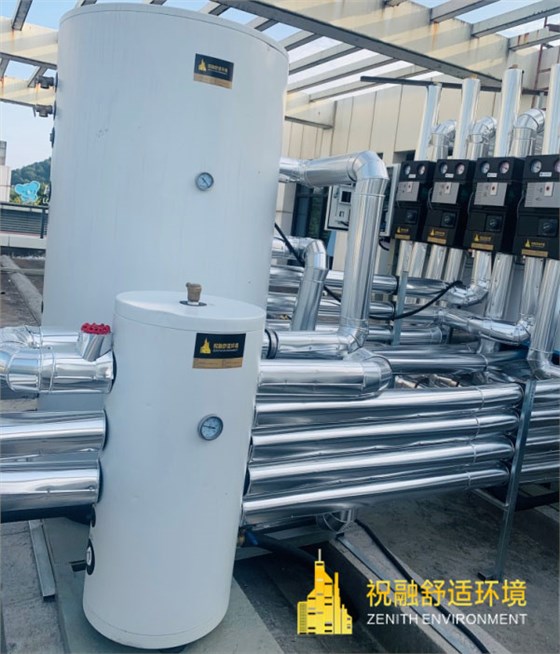

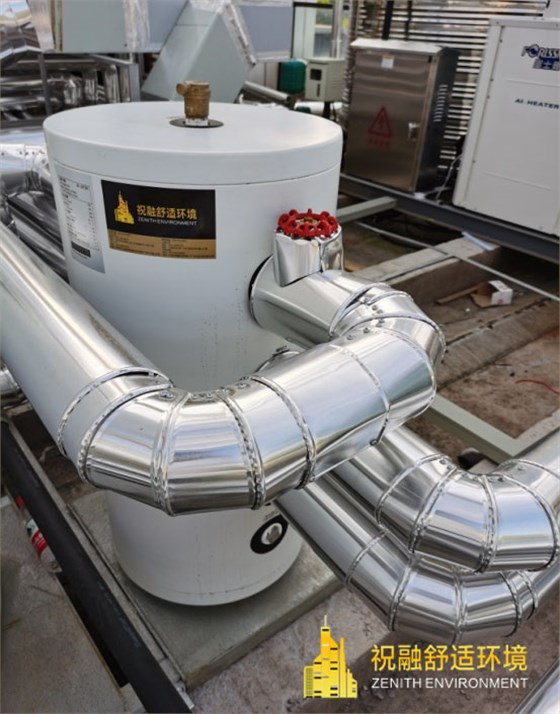

蓄能水箱

蓄能水箱

六恒系统对全屋室内空气质量提出了很高的要求，所谓“恒洁”就是指室内空气洁净度及含氧量必须达到空气质量优等的标准；为了监控这一指标，本项目设置了专门的空气质量传感器用于检测室内的空气质量；从传感器检测的数据可以看到各项空气指标都达到了优秀的级别，而温、湿度也达到了非常舒适的标准；

空气质量传感器

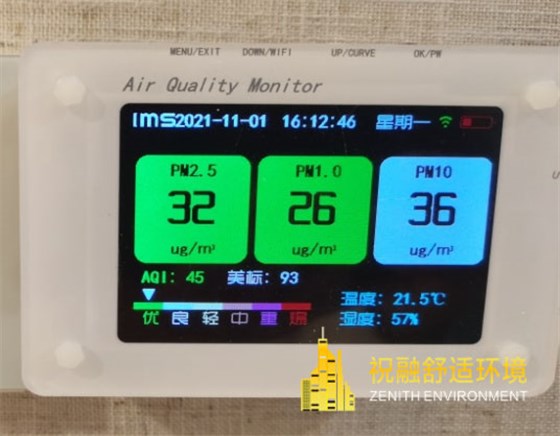

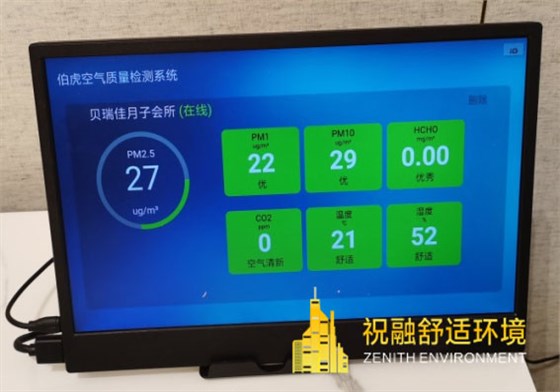

空气质量监控屏幕

最后，介绍下这套六恒系统的操作系统，六恒里所谓的“恒智”就是借助先进的互联网平台技术使这套系统使用起来更方便更具人性化；这个操作系统分为两个界面，一个界面是手机端的APP界面、另一个界面是后台电脑端界面，通过这两个界面用户可以利用互联网远端操控这套六恒系统，当用户出差在外或在自己的办公室里时都可以远端控制这套系统并观察系统的运行状态，家里有老人或者小孩不会使用这套系统时，远在外都的用户也可以拿出手机轻松帮他们完成操作；

手机控制界面

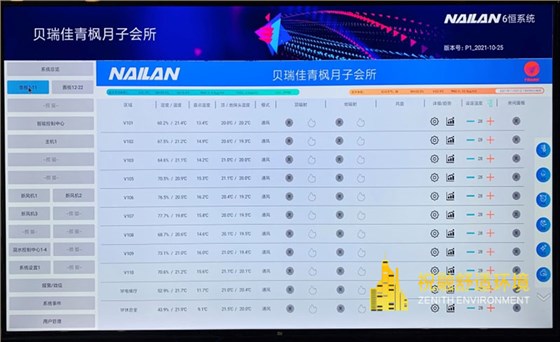

电脑控制界面

科技以人为本，六恒舒适环境辐射空调系统开发和应用的目的也正是基于此，将最舒适的暖通技术、节能技术与网络控制技术、互联网技术打通融合，为用户提供最大的使用价值和方便！

本项目的系统集成由祝融环境完成；祝融环境成立于02年，由高级工程师创办，是国内较早一批专注舒适环境系统技术研发和精细化施工的专业公司；通过自身的技术积累及与业界专业的设备制造、系统控制商合作共同推出的六恒舒适环境辐射空调系统适用于会所、别墅等各种类型对舒适度要求较高的场所及项目；
