祝融地源热泵技术白皮书

前提:

地源热泵系统是目前暖通领域里最复杂的舒适环境系统;不同于由传统空调、燃气炉组成的舒适环境系统,地源热泵系统的集成和安装过程有较高的技术含量,暖通业界对地源热泵系统有普遍的共识:3分在设备,7分在安装;集成和安装水平的高低直接影响到地源热泵日后使用过程中的节能效果,舒适效果甚至运行的稳定性!

目标:

祝融环境通过多年的实践和摸索总结技术、经验结合暖通领域的三大国家标准,业界强势推出《祝融地源热泵舒适环境系统技术白皮书》将暖通领域的国家标准应用在别墅、会所、酒店等项目,全面提升地源热泵舒适环境系统的施工管理规范和施工质量。

成立于02年的祝融环境由高级工程师创办作为国内较早一批以地源热泵为核心业务的专业公司,祝融环境专注地源热泵系统精细化施工15年,拥有多项地源热泵专有技术、特殊的工艺、细致的管理、国内独特的地源热泵特种施工设备;祝融环境通过多年的实践和摸索总结技术、经验结合暖通领域的三大国家标准,业界强势推出《祝融地源热泵舒适环境系统技术白皮书》将暖通领域的国家标准应用在别墅、会所、酒店等项目,全面提升地源热泵舒适环境系统的施工管理规范和施工质量。

《祝融地源热泵舒适环境系统技术白皮书》以3大国标为基础定了9大要求

GB50366-2005《地源热泵系统技术规范》

一.地埋管换热系统勘察与设计

由于不同的地质条件造成各地的土壤热物系数不同,地源热泵地下换热器的最佳深度、孔位间距、热扰动半径也各不相同,为保证地源热泵的运行效果;根据GB50366-2005《地源热泵系统技术规范》的要求,先用土壤热物测试仪进行测试后再根据测试数据进行地源热泵地下换热器的设计工作。

二.地埋管换热系统施工

地源热泵换热系统的施工有7项要求:

(1)完整的土壤热物测试数据,确保地下换热器的换热效果;

(2)施工前地下管线定位,确保地源热泵换热系统施工不破换已有地下管线;

(3)换热管施工前带压检验,确保地下换热器一次性施工成功;

(4)换热管规范化热熔焊接,确保地下换热器的施工质量;

(5)横联沟标准化处理,横联沟宽、深必须符合规范,沟底平整处理;

(6)地埋管换热系统规范化回填,按规范进行原浆回填或压浆回填以确保换热效果;

(7)地埋管换热器井壁护壁处理,确保换热管下管顺利。

三.地埋管换热系统的检验与验收

地埋管换热系统施工完成后应分步进行检验:

(1)水平管试压检验;(2)地埋管换热系统整体试压检验;(3)地埋管换热系统流量检验。

GB50234-2002《通风与空调施工规范》

四.冷冻水管施工工艺标准

木托卡码固定,确保冷热桥隔断杜绝冷热量在输送过程中的损失;短距吊装,确保管路的吊装稳态化;B1级不燃保温棉专业保温,确保系统的节能效果和使用效果。

五.冷凝水管施工工艺标准

冷凝水合理排水坡度计算,确保冷凝水顺利排出;管路预清理,减少后期使用中冷凝水管路堵塞的风险;管件满胶连接,保证冷凝水管的连接质量;冷凝水管专用保温,确保不出现二次凝水的问题。

六.导风管施工工艺标准

导风管保温效果要求,有效保温厚度不小于2公分确保冷、热量不散失;导风管吊装工艺标准,支架短距吊装确保风管稳定;导风管防火等级,导风管要求有良好的防火性能以保证建筑的安全性。

JGJ142-2004《地面辐射供暖技术规程》

七.地暖盘管标准化铺装工艺

地暖盘管标准化铺装工艺:保温板厚度不小于2公分;保温板上铺设反射膜;反射膜上铺设地暖循环管;地暖循环管间距≦15公分;地暖管上再铺设钢丝网。

八.地暖集分水器标准化安装工艺

地暖集分水器标准化安装工艺:集分水器平均安装高度为距地面30公分;集水器和分水器安装完毕需用水平尺进行调平;集水器和分水器前端都必须设置活接套件以方便后期检修;每组集分水器必须设置排气组件和排污组件以保证地暖效果。

九.地暖温控区域标准化设置规范

地暖温控区域设置必须合理,相同的功能区域应由同一个控制器控制;原则上建议与空调控制器分开设置;同一个温控区域如有多个地暖盘管回路则每个回路上的热力执行器应通过并线的方式连接于同一个地暖温控器上,高的标准和要求是为了达到好的效果。

《祝融地源热泵舒适环境系统技术白皮书》在以3大国标为基础制定9大要求为施工管理规范和施工质量要求的基础上,设置了10项检测内容

分别为:1.主机检测          2.内机检测                   3.地板采暖检测         4.循环热水检测                        5.新风检测

                     6.净水检测         7.除湿系统检测         8.自控系统检测         9.太阳能热水系统检测         10.辅助系统检测

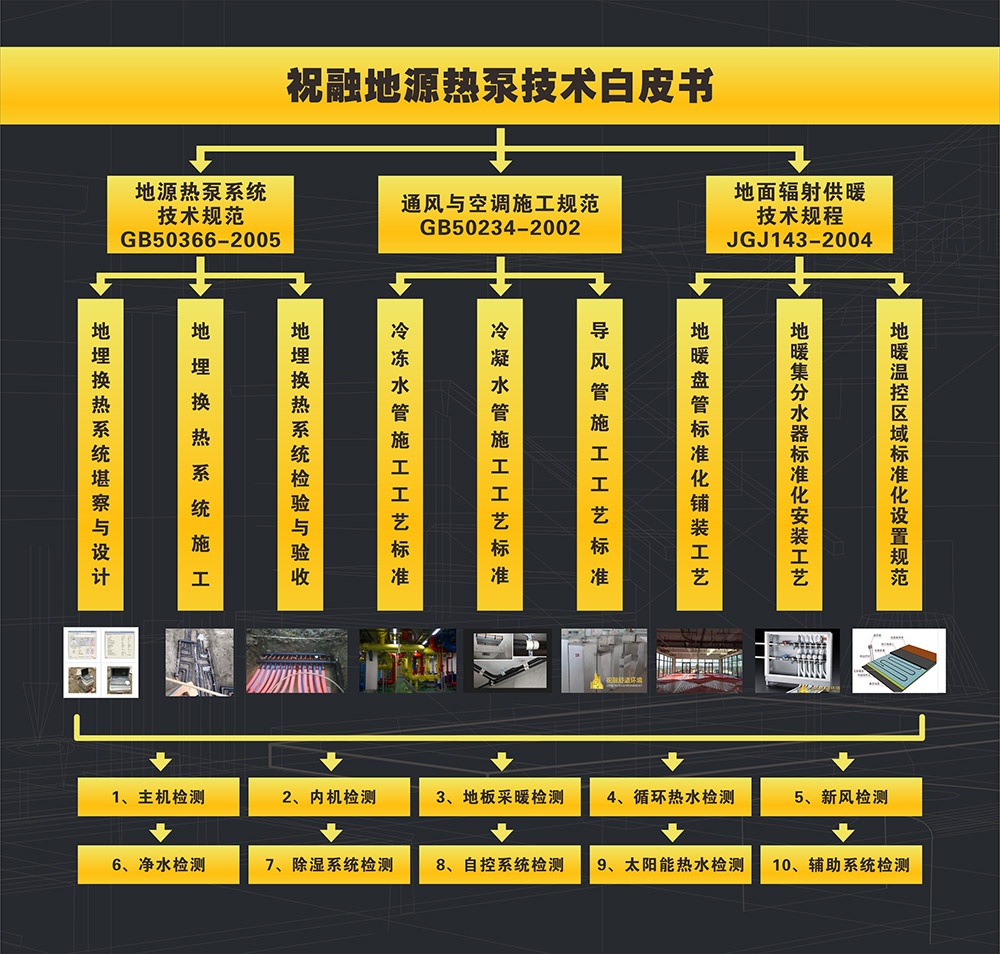

地源热泵技术白皮书结构导图

祝融环境通过3大国标9大要求和这10项内容的检测确保地源热泵舒适环境系统完美的使用效果!
